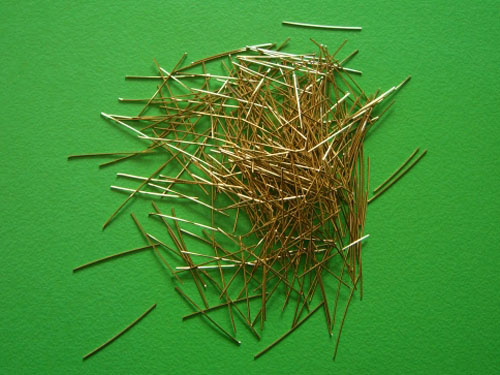

前面说到了关于原材料的选用，现在也还是要为大家说明一下关于镀铜钢纤维的配比与设计。试验选取的混凝土强度等级为C50，混凝土配合比设计根据《普通混凝土配合比设计规程》JGJ55-2011，确定出同强度等级的素混凝土配合比，在此基础上进行调整。
1)根据强度标准值及施工配制强度提高系数，确定试配抗压强度。
2)根据试配抗压强度计算水灰比。
3)根据要求计算或通过已有材料确定钢纤维体积率。
4)根据施工要求的稠度通过试验或已有资料确定单位体积用水量(掺用外加剂尚应考虑外加剂的影响)。
5)通过试验或有关资料确定合理砂率。
6)按体积法计算材料用量，确定试配配合比。
7)按配合比进行拌合物性能检测，调整确定强度试验用基准配合比。
8)根据强度试验结果确定施工配合比。
镀铜钢纤维混凝土在拌制过程中钢纤维会相互缠结，流动性下降，施工性能降低。为了保证钢纤维混凝土拌合物的和易性，便于现场施工，故高效减水剂的用量由2.0%提高至2.5%，适当提高砂率至45%，同时水泥用量较未掺加钢纤维的混凝土高10%左右。
具体配合比如下(kg/m3)：水泥∶碎石∶中砂∶水∶减水剂∶膨胀剂∶钢纤维=440∶965∶795∶160∶12.0∶50∶50。
以上就是对于镀铜钢纤维配比与设计的分析，主要是说到了以上的八点，希望对大家有所帮助。
